Tube gorge gris et noir

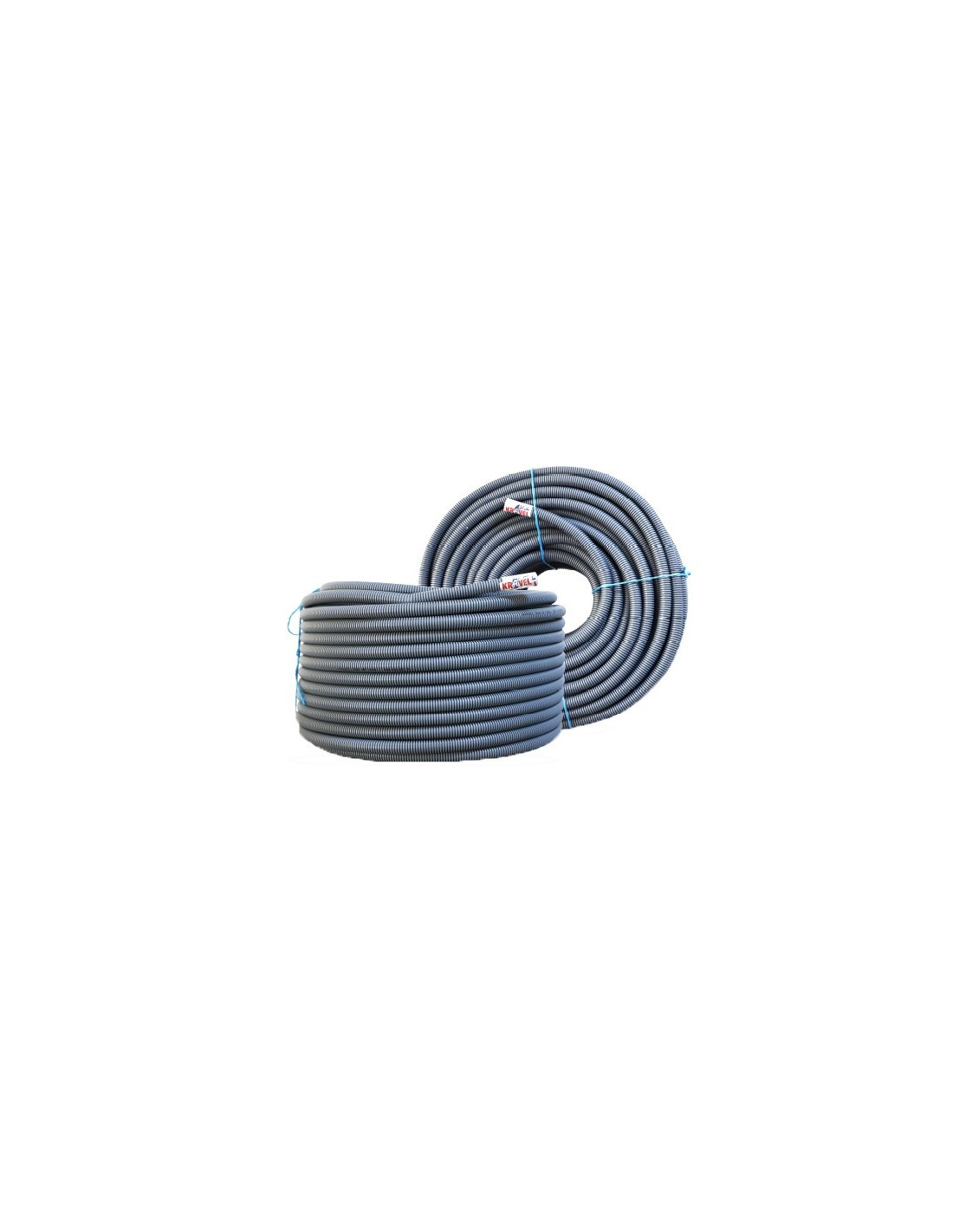

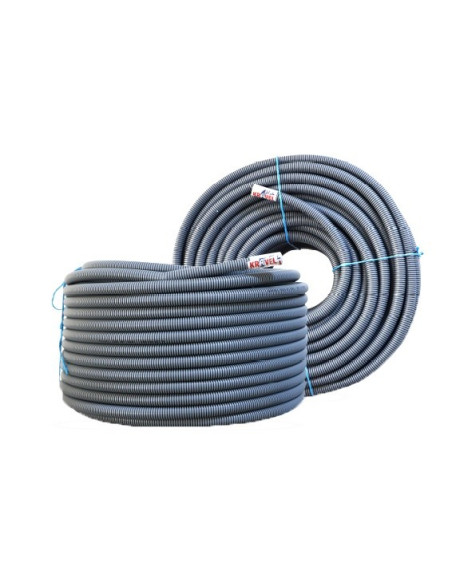

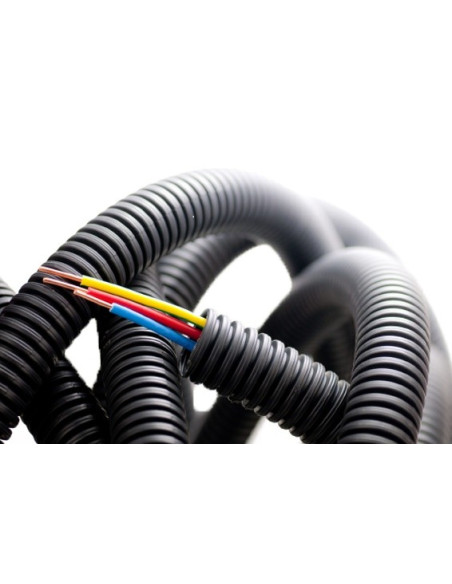

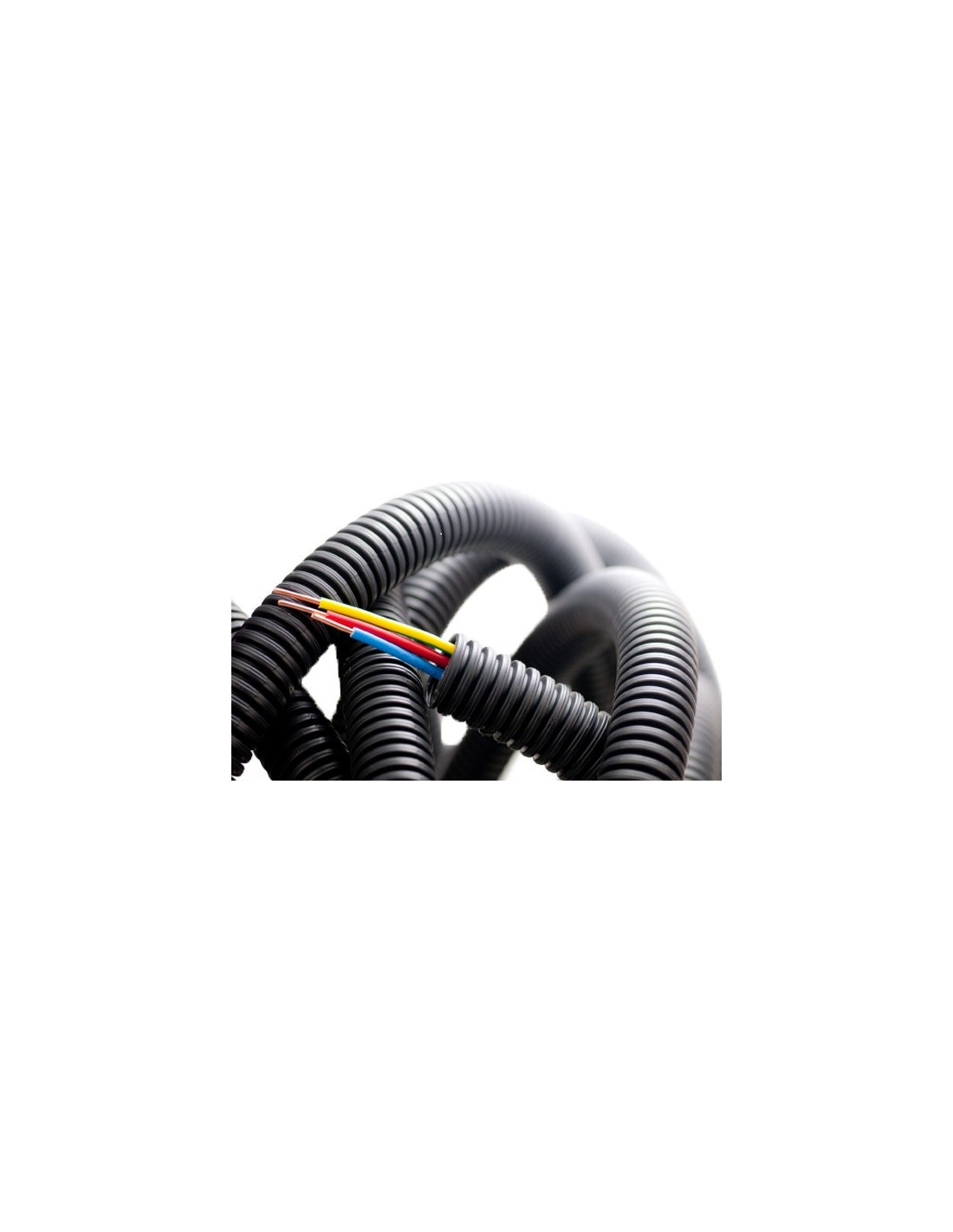

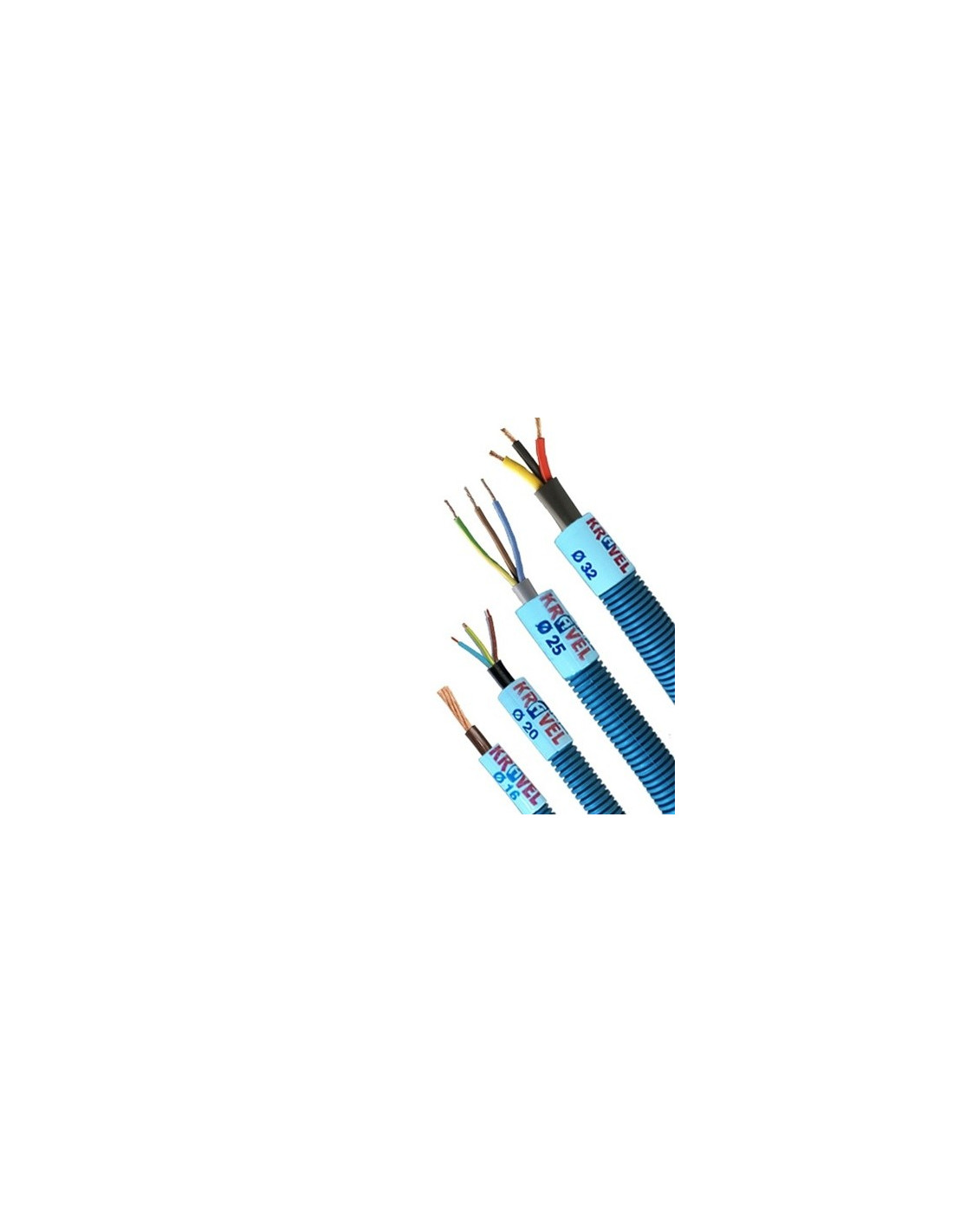

Conduits annelés pour la protection des installations électriques apparentes ou encastrées à l’intérieur des bâtiments

ICTA ET GRIS 3422 : Présentation

Conduits annelés pour la protection des installations électriques apparentes ou encastrées à l’intérieur des bâtiments.

Caractéristiques techniques

La gamme ET GRIS KRAVEL est fabriquée selon les dispositions de normes suivantes :

  • NT 87 169 – 1 (2010) équivalente à EN 61 386 – 1 (2008)
  • NT 87 169 – 22 (2007) équivalente à EN 61 386 – 22 (2004)
  • Matière : polyoléfines
  • Couleurs : Gris
  • Muni d’un tir-fil en acier inoxydable : le tir-fil aiguille est en acier clair galvanisé 80/100° protégé.
  • Non Propagateur de la flamme : test brûleur 1Kw
  • Resistance aux chocs : 6 Joules à -5°C
  • Résistance à l’écrasement : 750 N à 20 ±1°C
  • Isolement : ≥100Ω sous une tension de 500 V continue
  • Résistance à la chaleur : placement du tube pendant 4h à une température de60±2°C puis sous une charge de 2kg durant 24h à la même température.

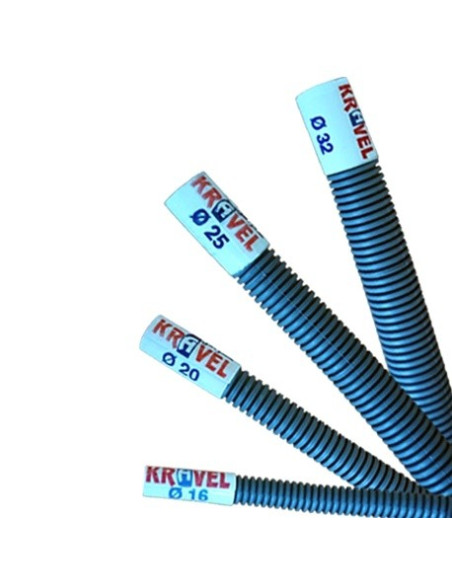

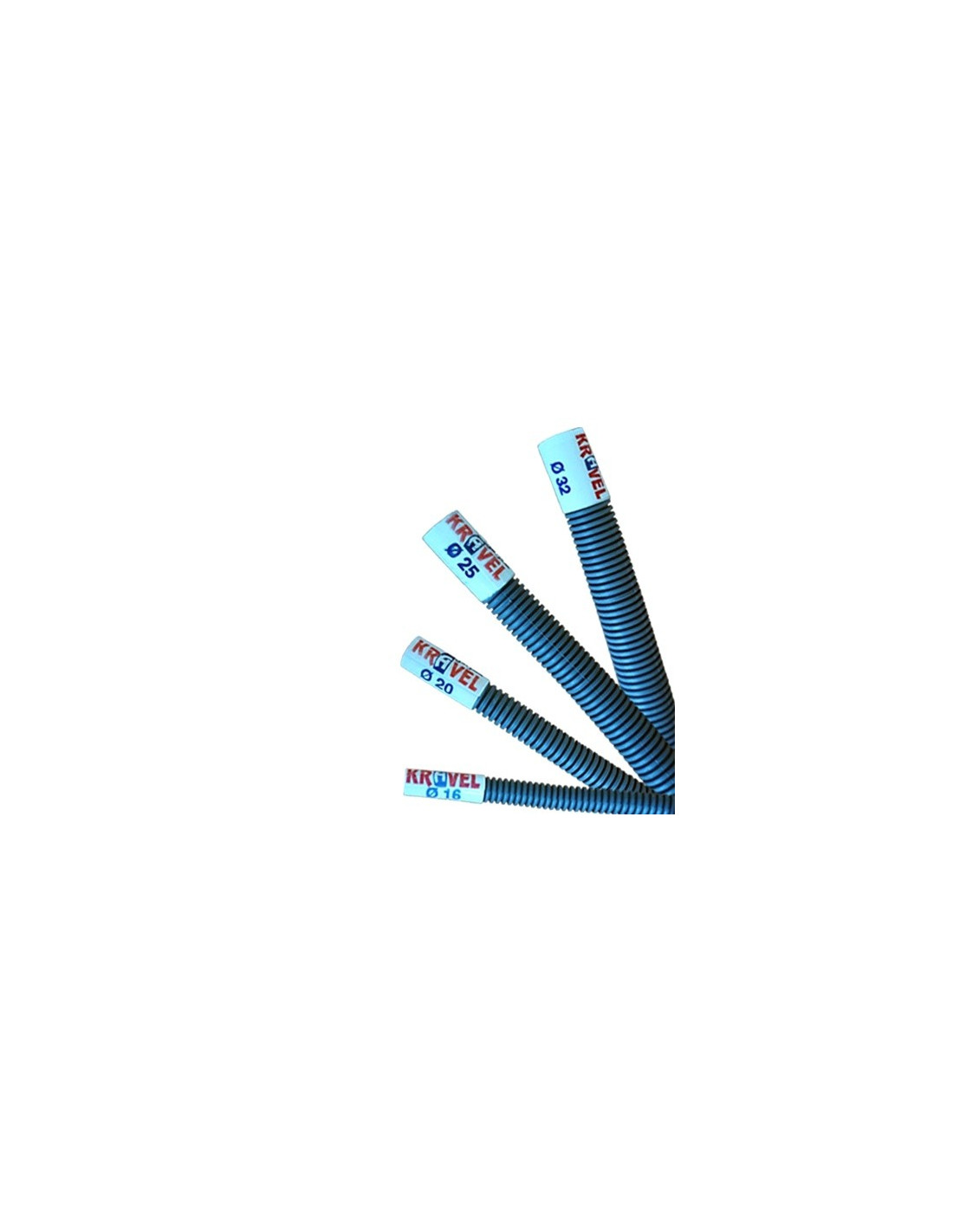

Diam extérieurDiam intérieurLongueur bobineTire-fil
16 11 100 m Oui
20 14 100 m Oui
25 19 100 m Oui
32 25 100 m Oui

Code de classification suivant NF EN 61386-22

1er chiffre2eme chiffre3eme chiffre4eme chiffre
Résistance à l’écrasementResistance aux chocsTempérature mini d’utilisation et d’installationTempérature maxi d’utilisation et d’installation
  1. Très léger : 125 N
  2. Léger: 320 N
  3. Moyen : 750 N
  4. Elevé : 1250 N
  5. Très élevé : 4000 N
  1. Très léger : 0,5j
  2. Léger : 1j
  3. Moyen : 2j
  4. Elevé : 6j
  5. Très élevé : 20j
  1. +5°C
  2. -5°C
  3. -15°C
  4. -25°C
  5. -45°C
  1. 60°C
  2. 90°C
  3. 105°C
  4. 120°C
  5. 150°C
  6. 250°C
  7. 400°C

Utilisations

Les propriétés citées procurent aux tubes ICTA KRAVEL une meilleure résistance aux contraintes mécaniques et aux agressions de chantier ainsi qu’un cintrage aisé et un rayon de courbure important.

Les tubes KRAVEL permettent à l’installateur un accrochage très facile dans les installations verticales. L’aspect annelé favorise un mariage avec l’enduit et évite l’utilisation du grillage métallique lors de l’assemblage des tubes sur le mûr.

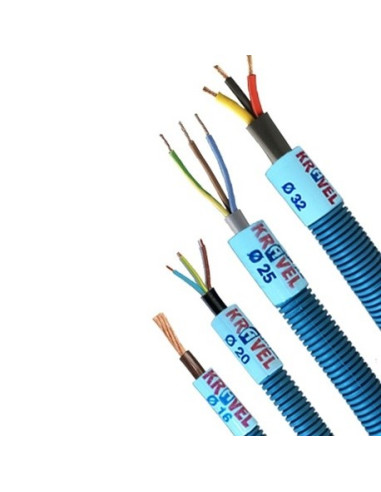

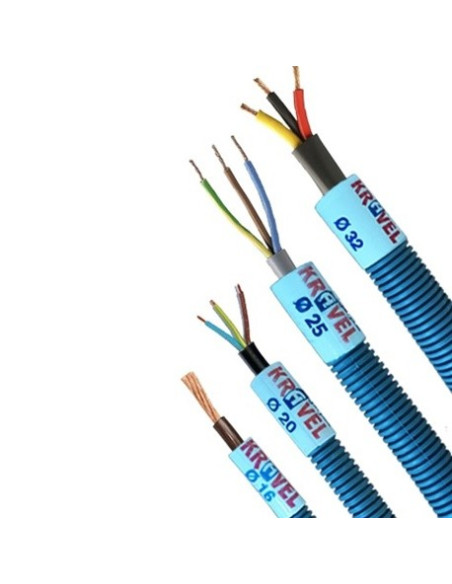

  Nombre de fils à utiliser par diamètre
Diam extDiam intcorrespondance 1,5 2,5 4 6
16 11 9-11 3
20 14 11-13 4 3
25 19 19 5 4 2
32 25 25 6 5 3 2
