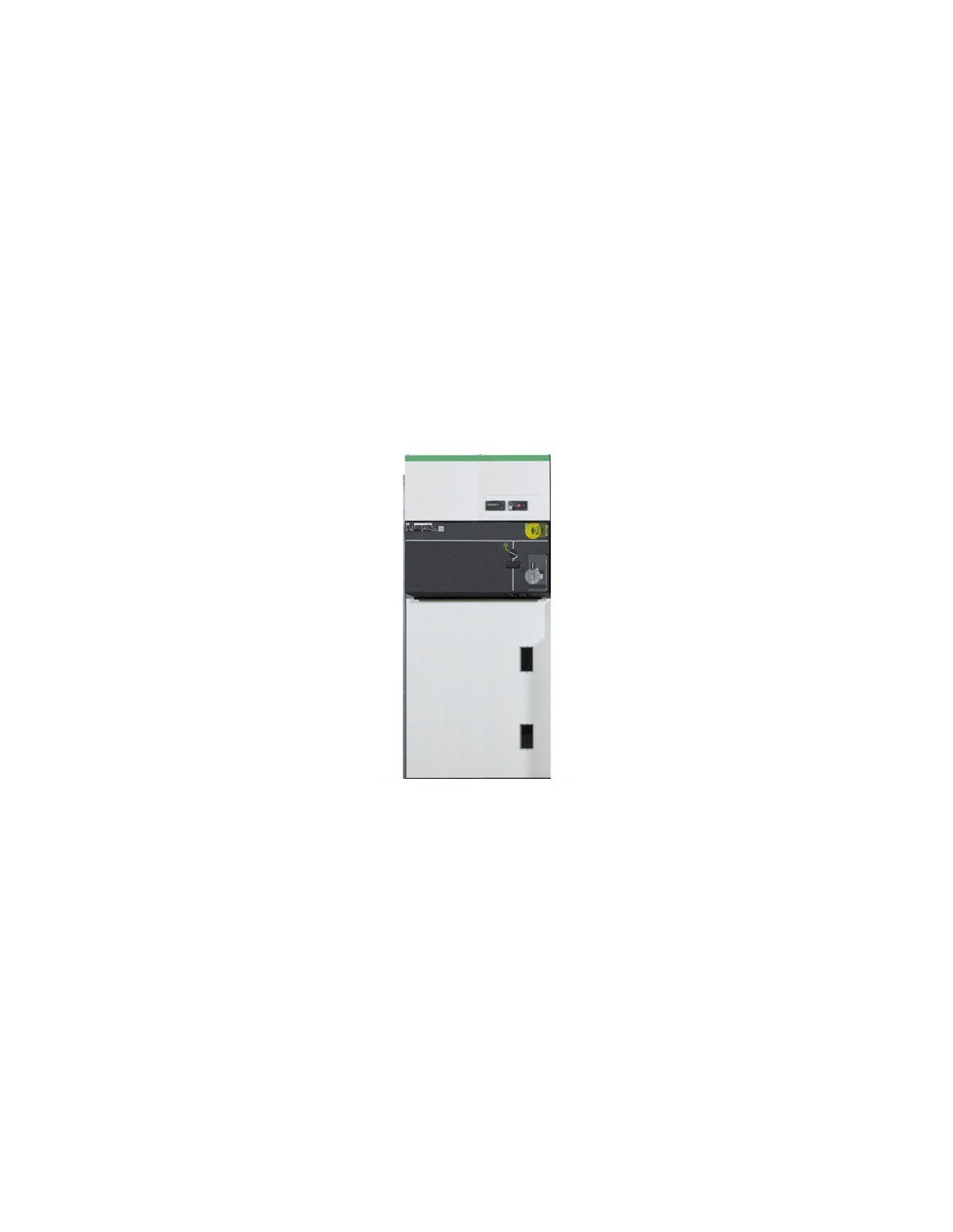

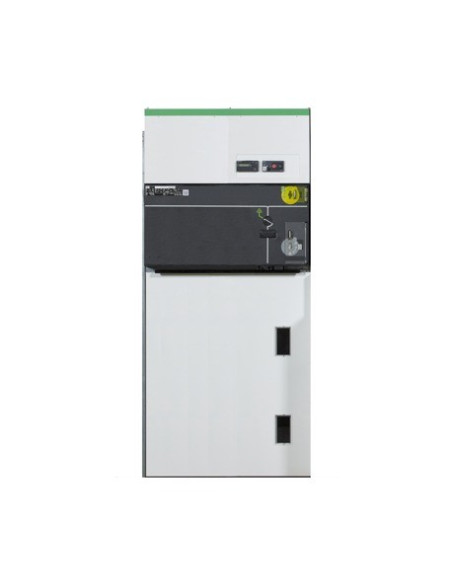

SM6-36 QM

Caractéristiques :

Gamme de produits : SM6

Type de technologie : Cellule isolée dans l'air

Nom de l'appareil : PM 750

Type de produit ou équipement : Interrupteur-fusible

Tenue arc interne : 16 kA 1 s

 Classification arc interne : A-FL

Type de réseau : CA

Fréquence du réseau (fr) : 50/60 Hz

Niveau d'isolement ondes de choc 1,2/50 µs (Up) : 195 kV peak

Tension d'essai diélectrique : 36 kV

Courant assigné de courte durée admissible (Ik) : 16 kA rms 1 s

Niveau d'isolement à fréquence industrielle 50Hz 1mn (Ud) : 50 kV rms 50 Hz for 1 min

Normes : IEC 62271-100

Nombre de câbles : 1 x 95 mm² bottom per phase

Courant assigné jeu de barres (Ir) : 63 A

Type d'unité de commande : CIT manuel

Type de fusible HTA : DIN à commander séparément percuteur FUSARC

Longueur : 750 mm

Profondeur : 1500 mm

Poids du produit : 330 kg
