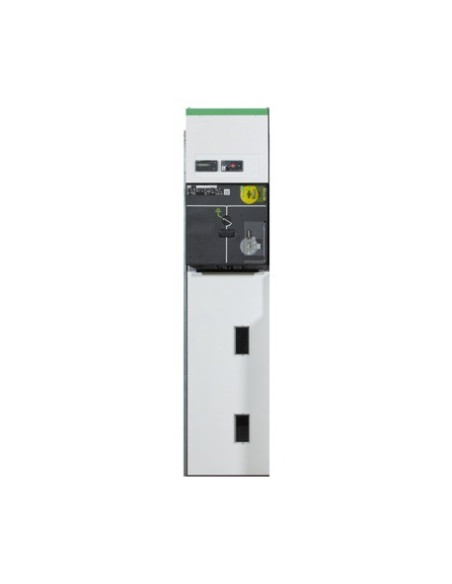

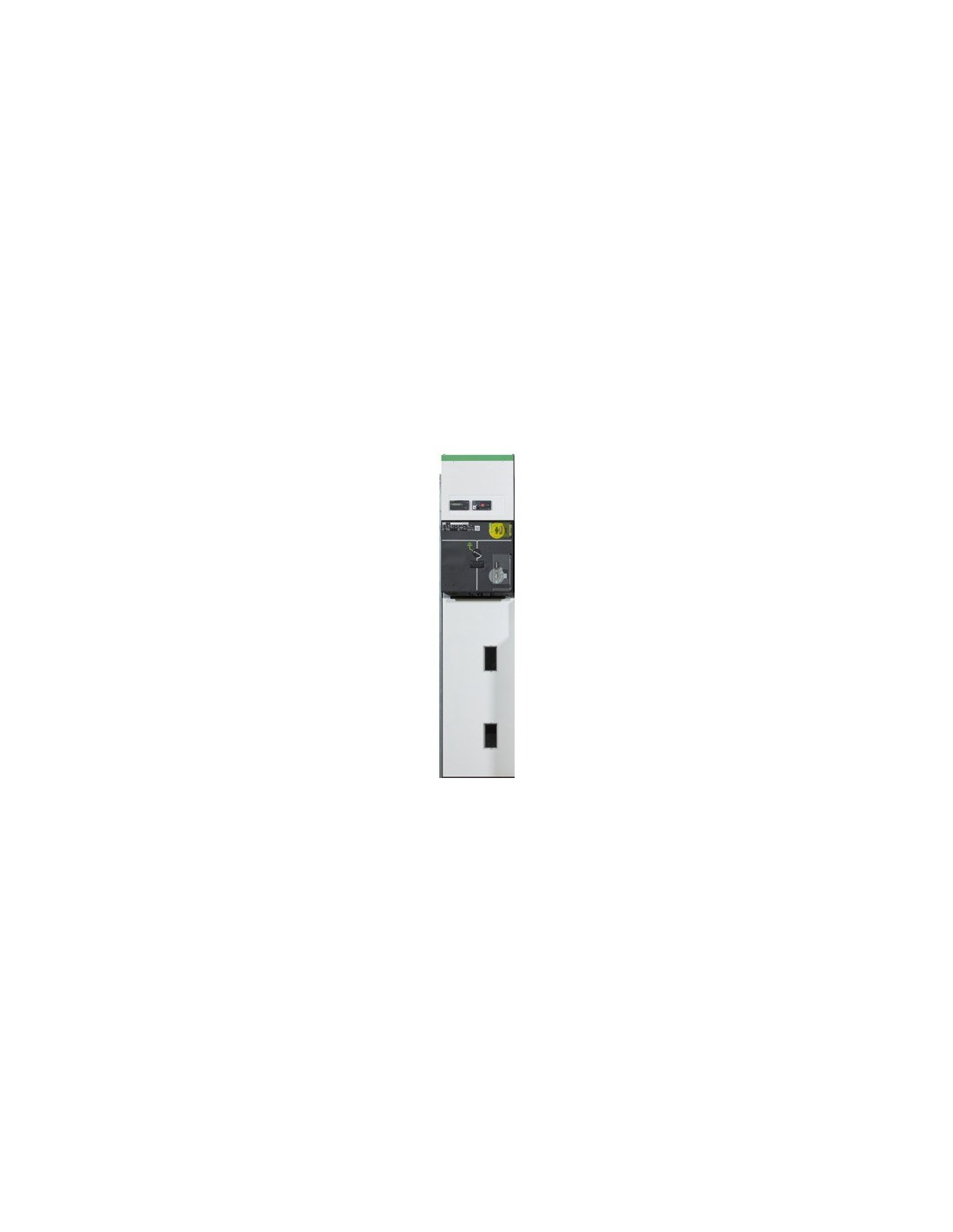

SM6-24 IM

Caractéristiques :

Gamme de produits : SM6

Type de technologie : Cellule isolée dans l'air

Nom de l'appareil : IM 375

Type de produit ou équipement : Interrupteur

Tenue arc interne : 12,5 kA 0,7 s

Fréquence du réseau (fr) : 50 Hz

Tension de service (Us) : 15...20 kV

Niveau d'isolement ondes de choc 1,2/50 µs (Up) : 125 kV peak

Tension d'essai diélectrique : 24 kV

Courant nominal (In) : 400 A

Courant assigné de courte durée admissible (Ik) : pour 1s

Niveau d'isolement à fréquence industrielle 50Hz 1mn (Ud) : 50 kV rms 50 Hz for 1 min

Normes : NF C 13-100

Connexion câble : 1x240 mm² câble unipolaire par phase

Entrée de câble : Inférieur

Courant assigné jeu de barres (Ir) : 400 A

Tension et type de circuit de commande (Uc) : 48 V

Nombre de contacts : 7,0

Type de serrure : Tubulaire

Composition de l'appareil : Intégré :capteur thermique TH110

Poids du produit : 130 kg

Hauteur : 1600 mm

Longueur : 375 mm

Profondeur : 940 mm
