Caractéristiques :
Gamme de produits : SM6
Type de technologie : Cellule isolée dans l'air

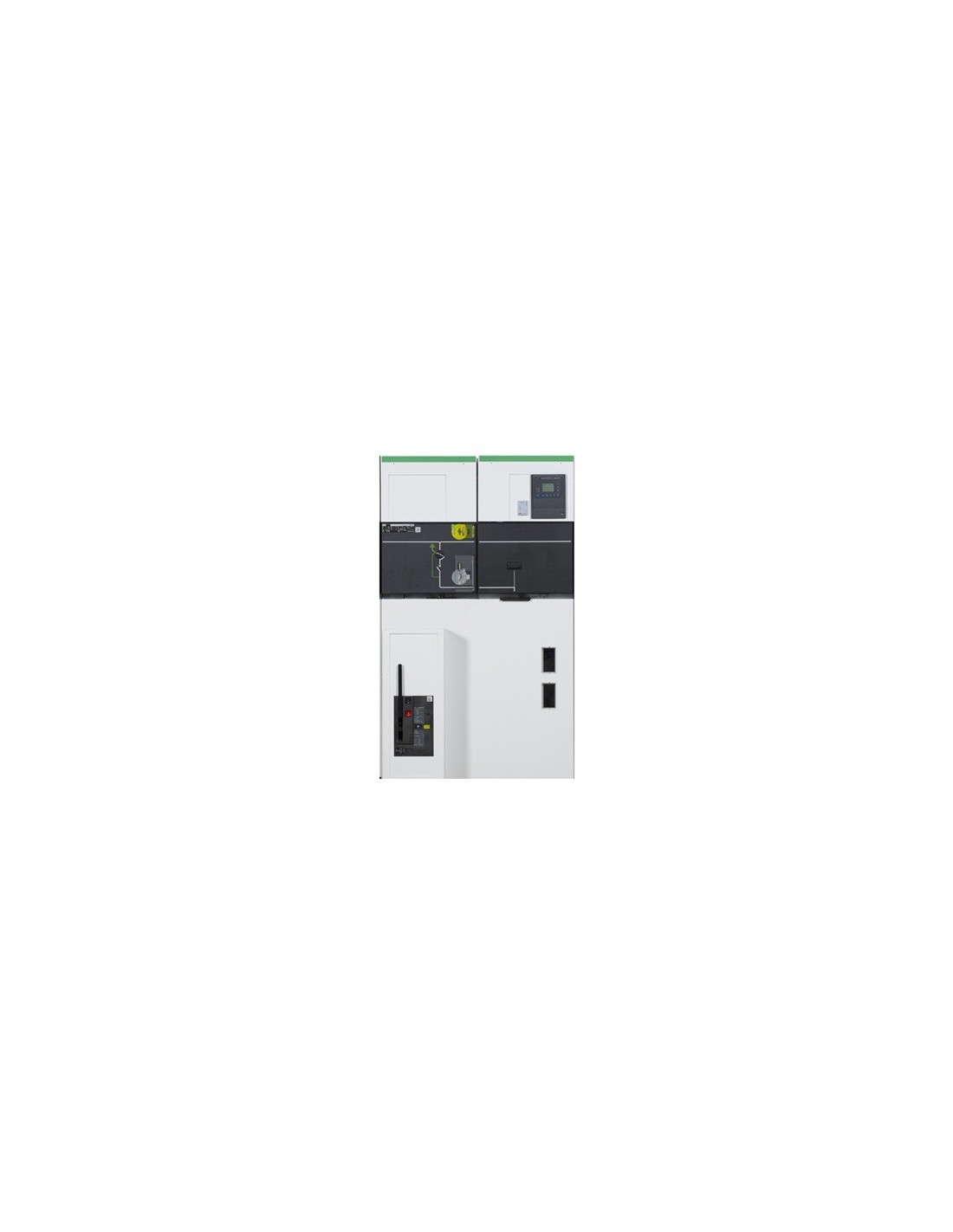

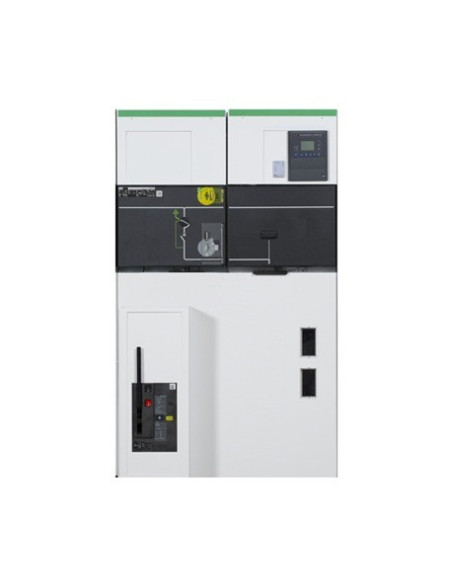

Nom de l'appareil : DM1A
Type de produit ou équipement : Unité fonctionnelle
Tenue arc interne : 12,5 kA 0,7 s
Fréquence du réseau (fr) : 50 Hz
Tension de service (Us) : 15...20 kV
Niveau d'isolement ondes de choc 1,2/50 µs (Up) : 125 kV peak
Tension d'essai diélectrique : 24 kV
Courant nominal (In) : 400 A
Courant assigné de courte durée admissible (Ik) : pour 1s
Niveau d'isolement à fréquence industrielle 50Hz 1mn (Ud) : 50 kV rms 50 Hz for 1 min
Normes CEI 62271-100:2012 NF C 13-200
SM61DSKAD1B40
